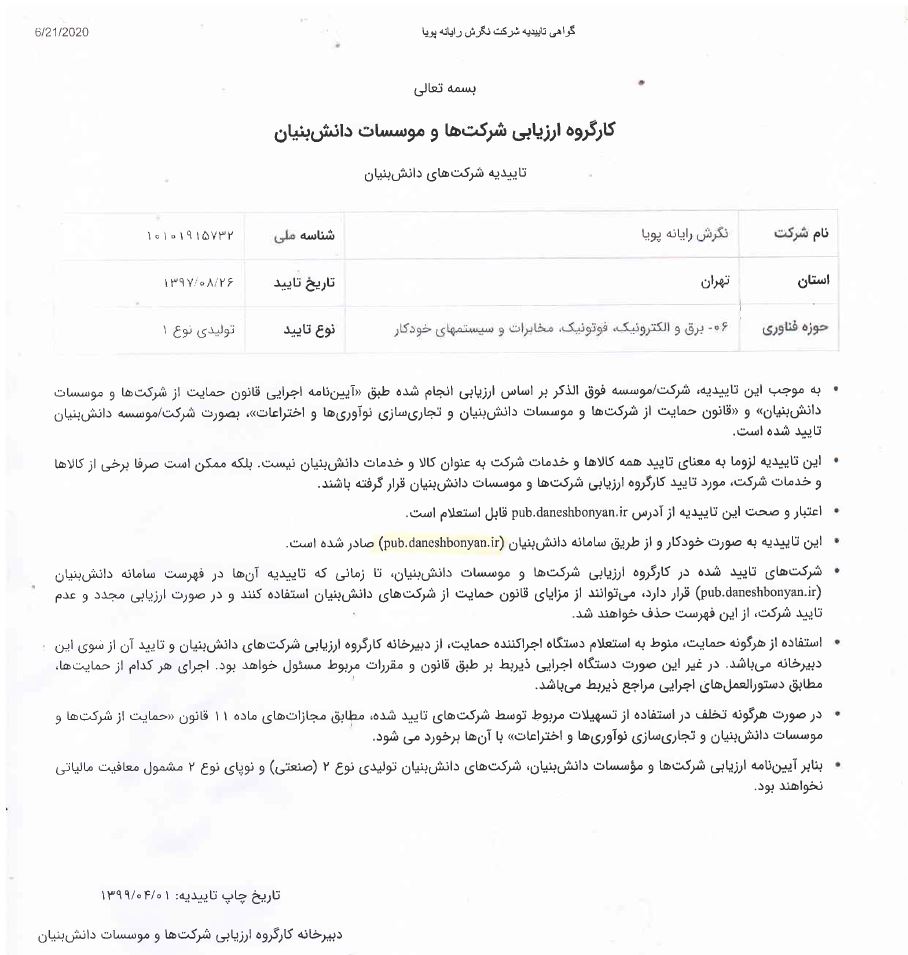

شرکت دانش بنیان نگرش رایانه پویا با بیش از ۲۲ سال سابقه موفق در انجام پروژه‌های مهندسی، از سال ١۳۹١ تمام توان تخصصی خود در زمینه‌های مهندسی الکترونیک، سخت افزار، نرم افزار، مکانیک، مکاترونیک، پردازش تصویر، هوش مصنوعی را بکار گرفت تا تحولی در اتوماسیون و هوشمندسازی فرایندهای صنعتی، نفتی، گازی و پالایشگاهی ایجاد نماید. این امر به بهبود عملکرد سیستم‌ها و انجام سریع‌تر و دقیق‌تر فرایندها کمک می‌کند. نتیجه تلاش‌های چند ساله شرکت نگرش رایانه پویا در حوزه‌های مذکور منجر به تولید برند RAYATORK گردید.
تیم RAYATORK سعی کرده است با بهره گیری از بالاترین سطح تکنولوژی جهانی و تکیه بر نیروهای متخصص نخبه، محصولاتی با کیفیت بالا در حوزه‌های مختلف ارائه دهد. هوشمندسازی تجهیزات یک راه حل اساسی جهت سرعت و دقت بخشیدن به جریان کاری و بالابردن صحت عملکرد است.

Electeric Valve Actuators


عملگرهای الکتریکی شیرهای صنعتی


ویژگی‌ها
محصولات
کاربردها
قابلیت‌ها
نگاهی به درون عملگر

ویژگی‌ها

actuator رایاترک

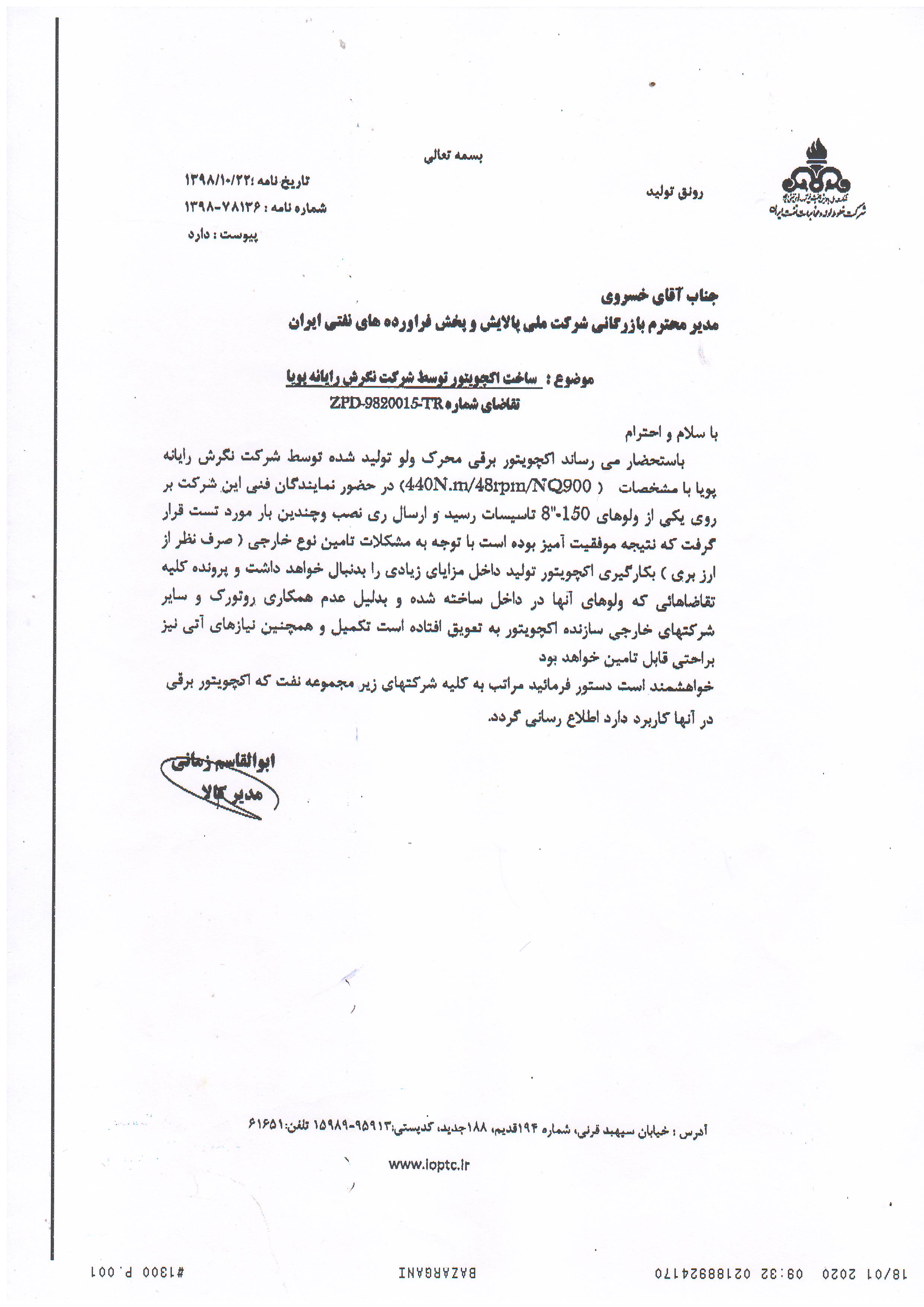

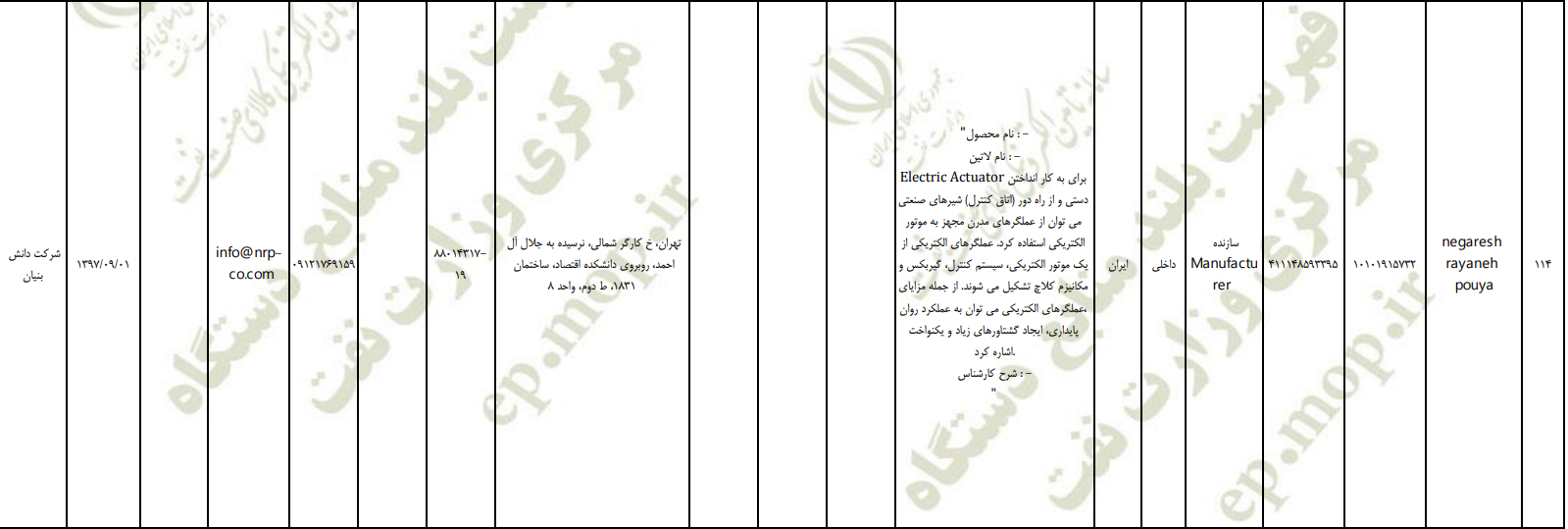

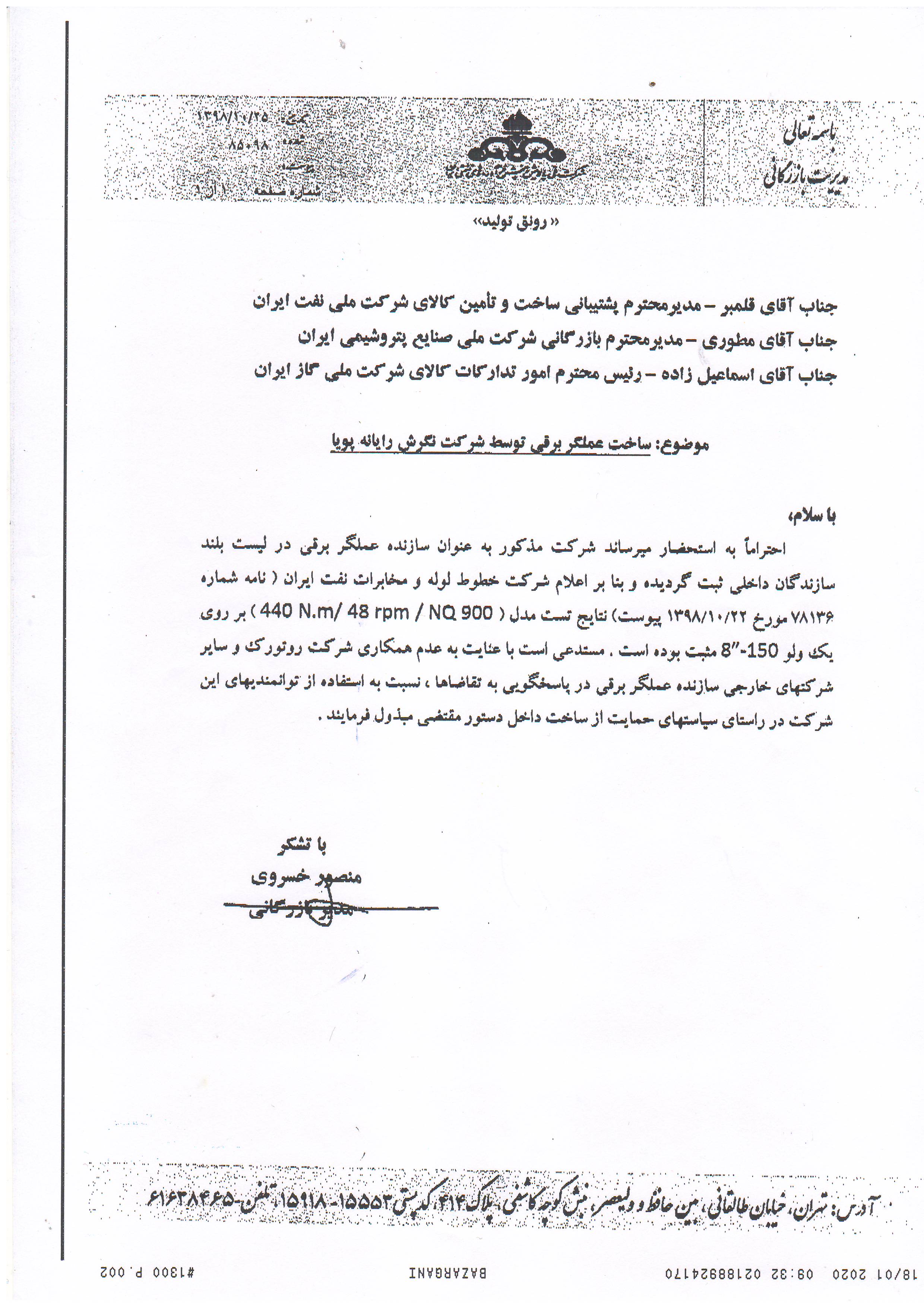

  • ثبت شده در فهرست بلند سازندگان داخلی وزارت نفت و سازمان‌ها و شرکت‌های دیگر
  • دارای مدلهای مختلف در محدوده گشتاور 20-3000 Nmو  سرعت 16-192 RPM، در دو نوع تغذیه الکتریکی سه فاز و تغذیه الکتریکی تکفاز

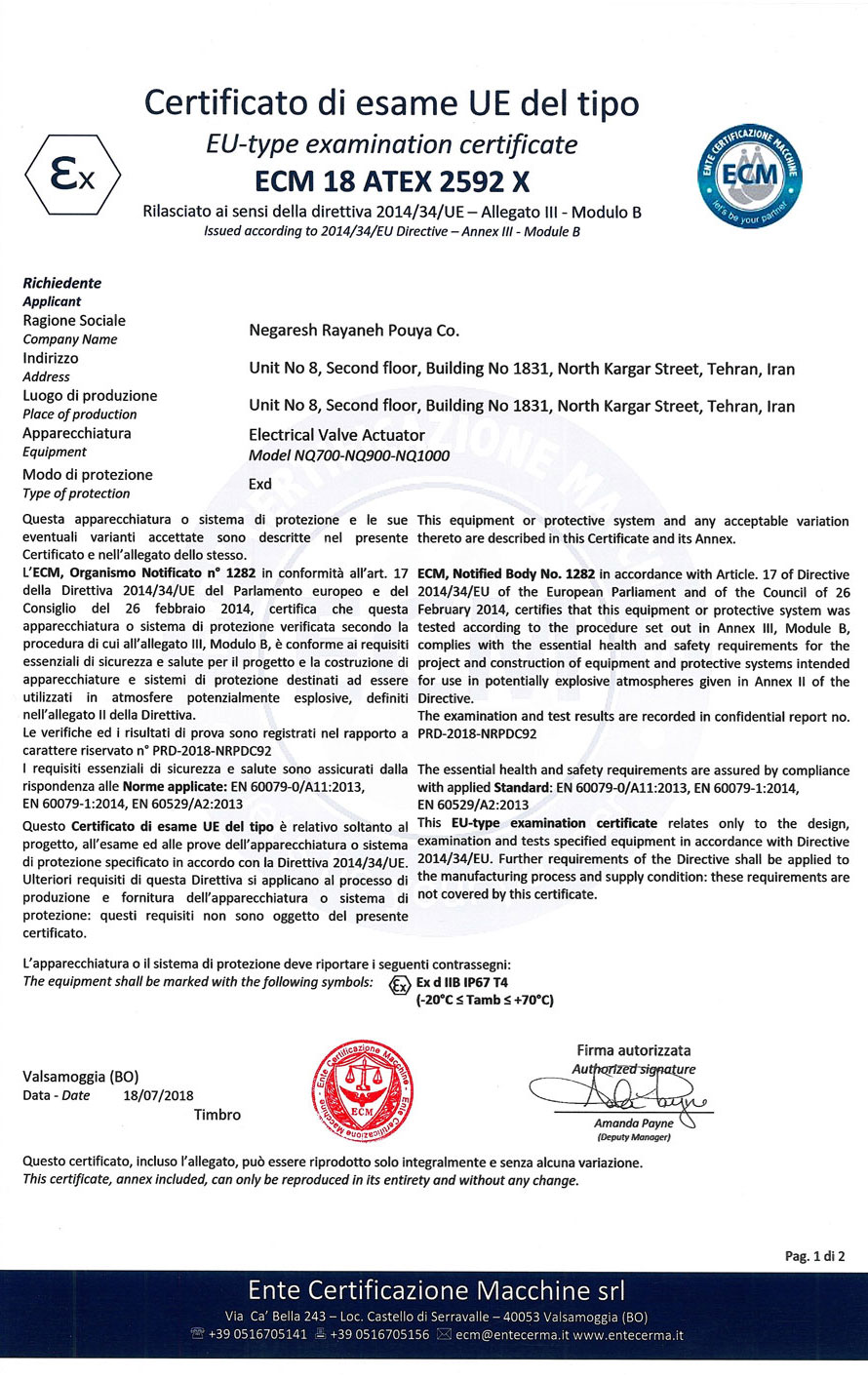

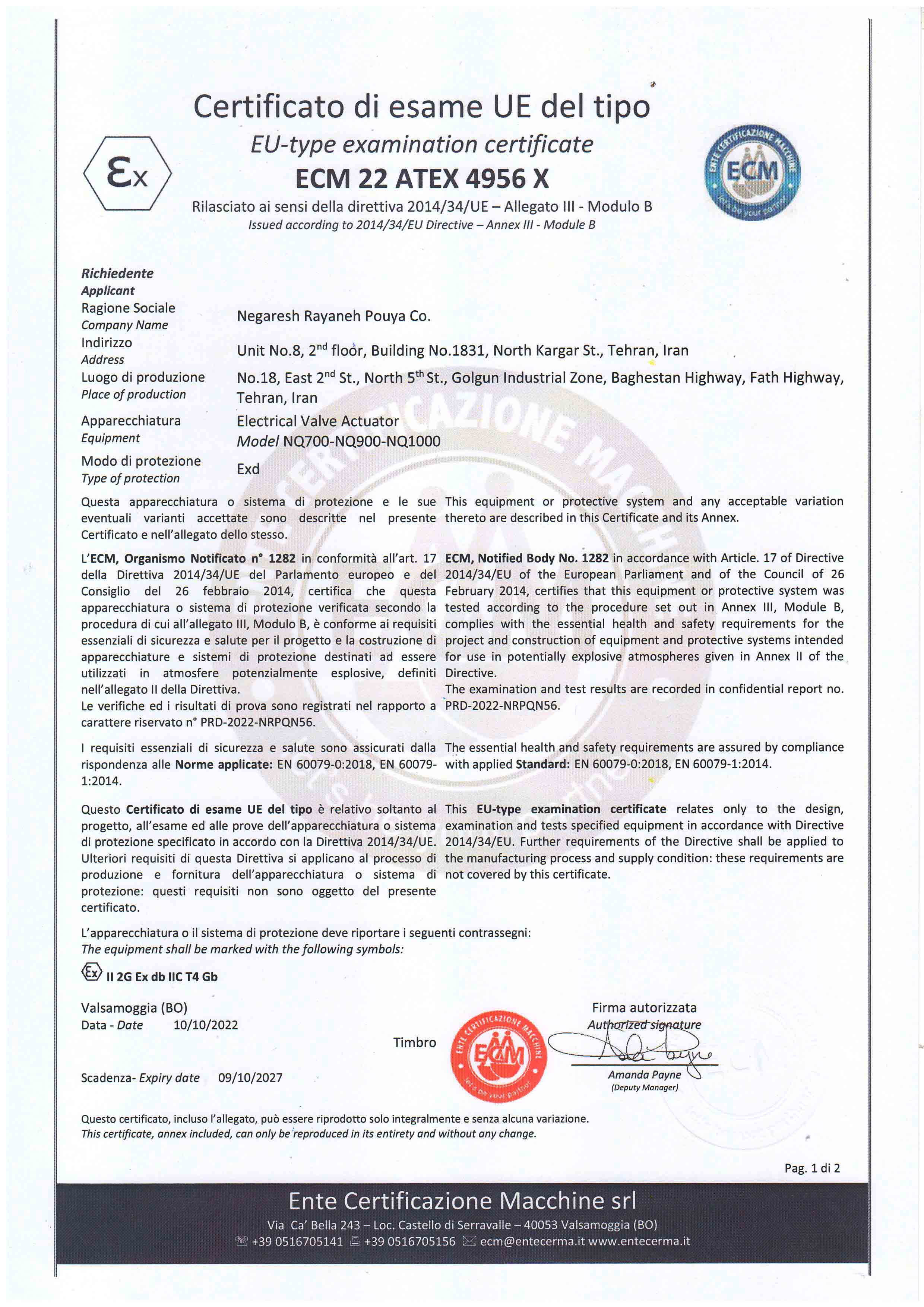

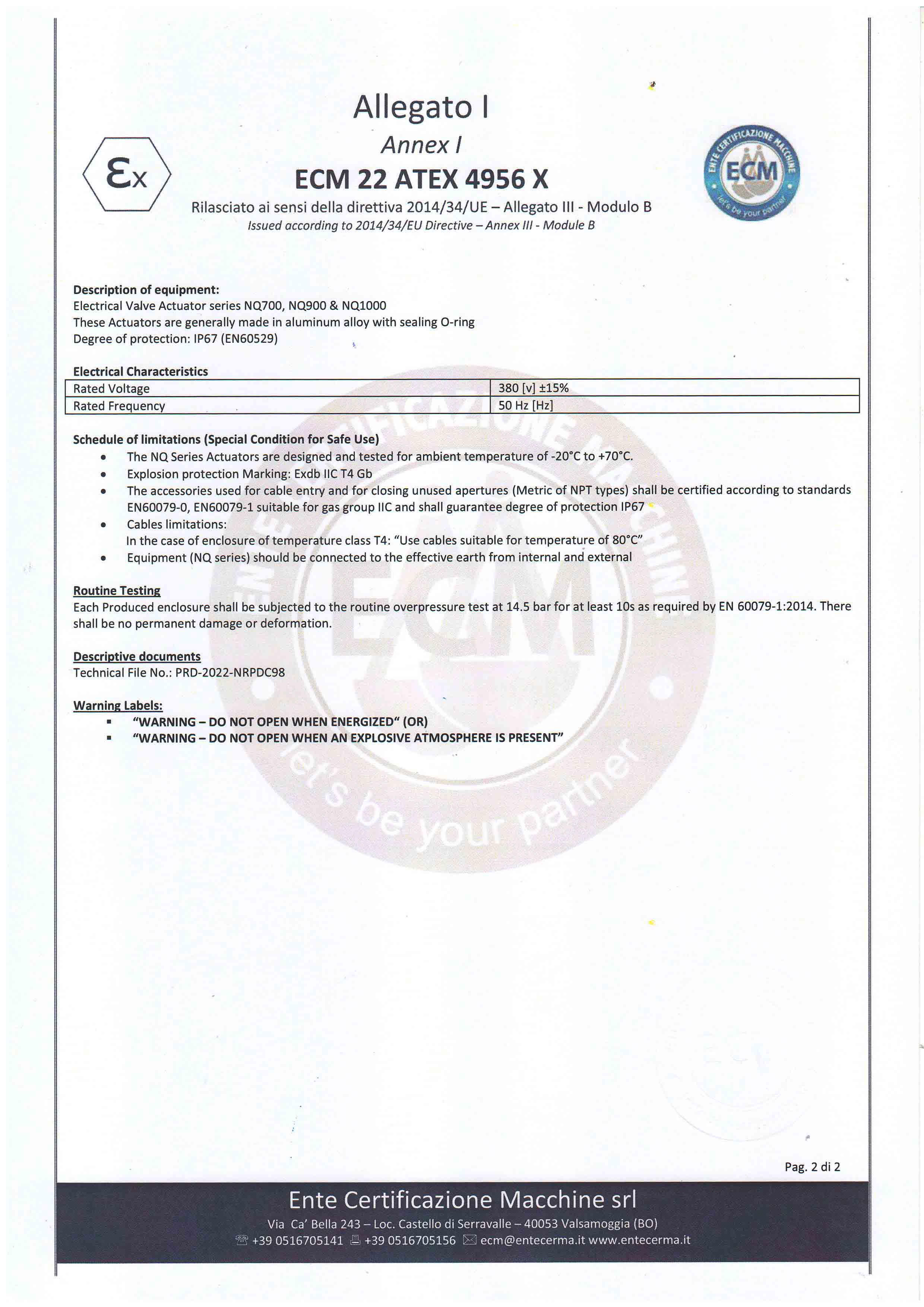

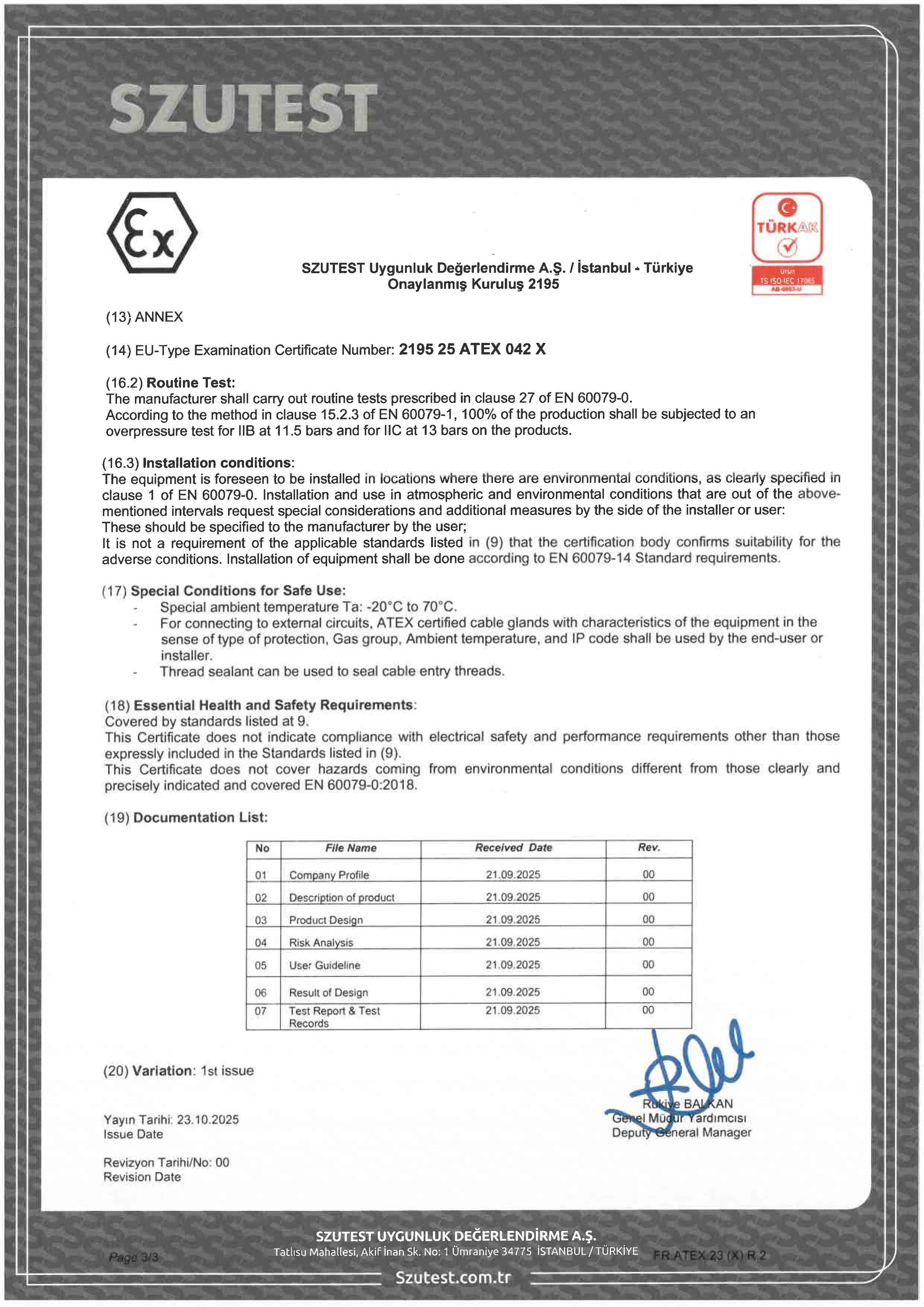

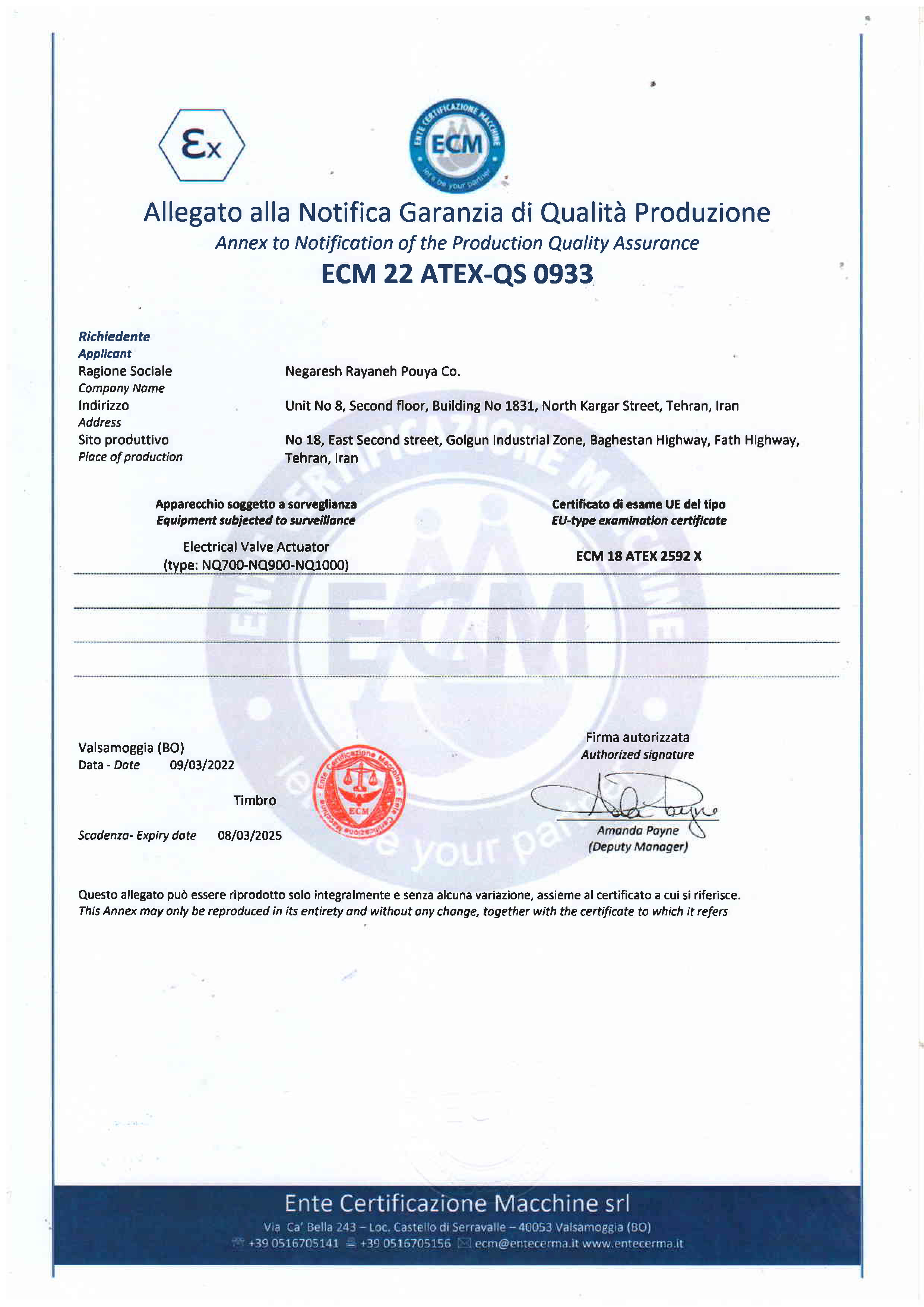

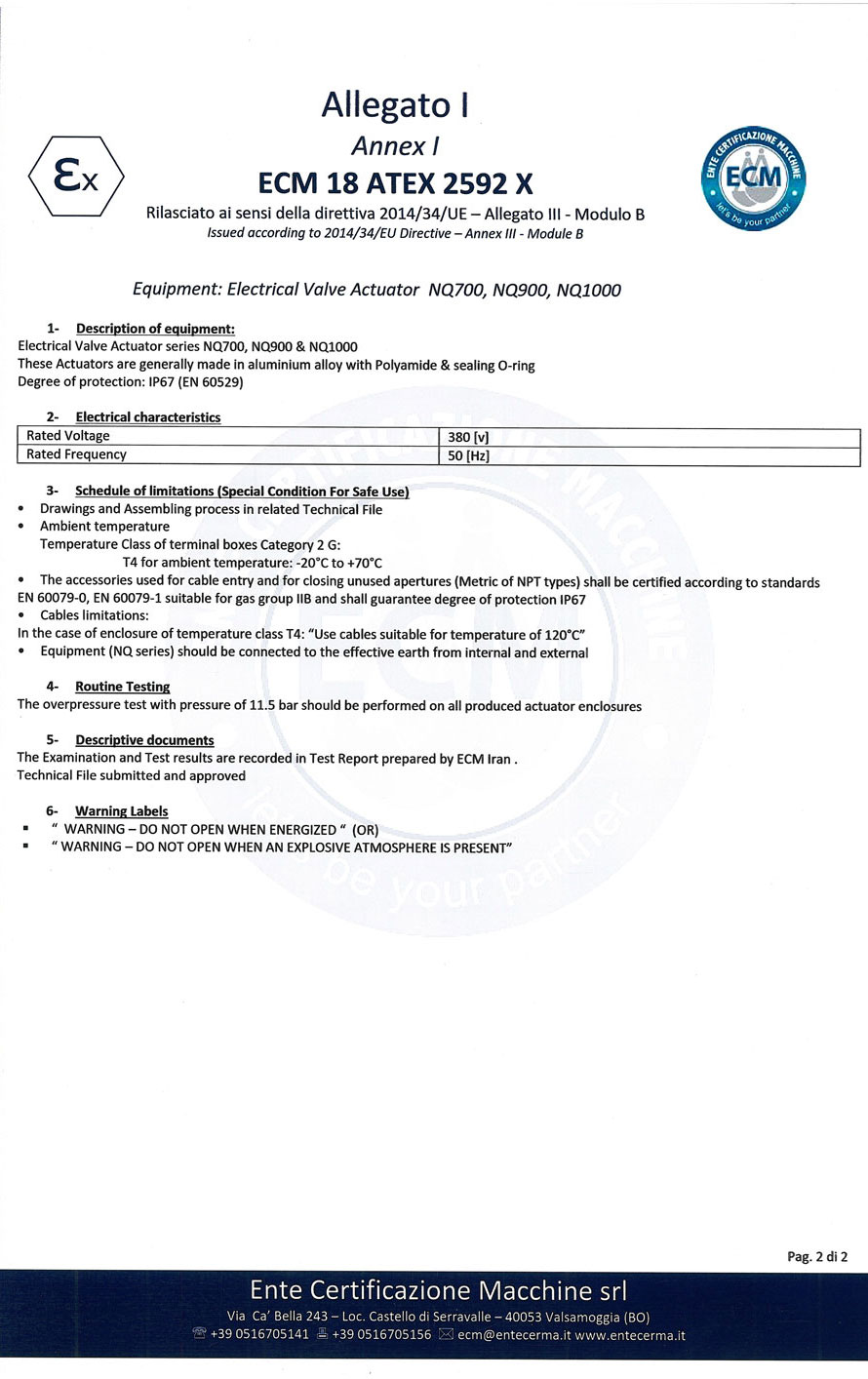

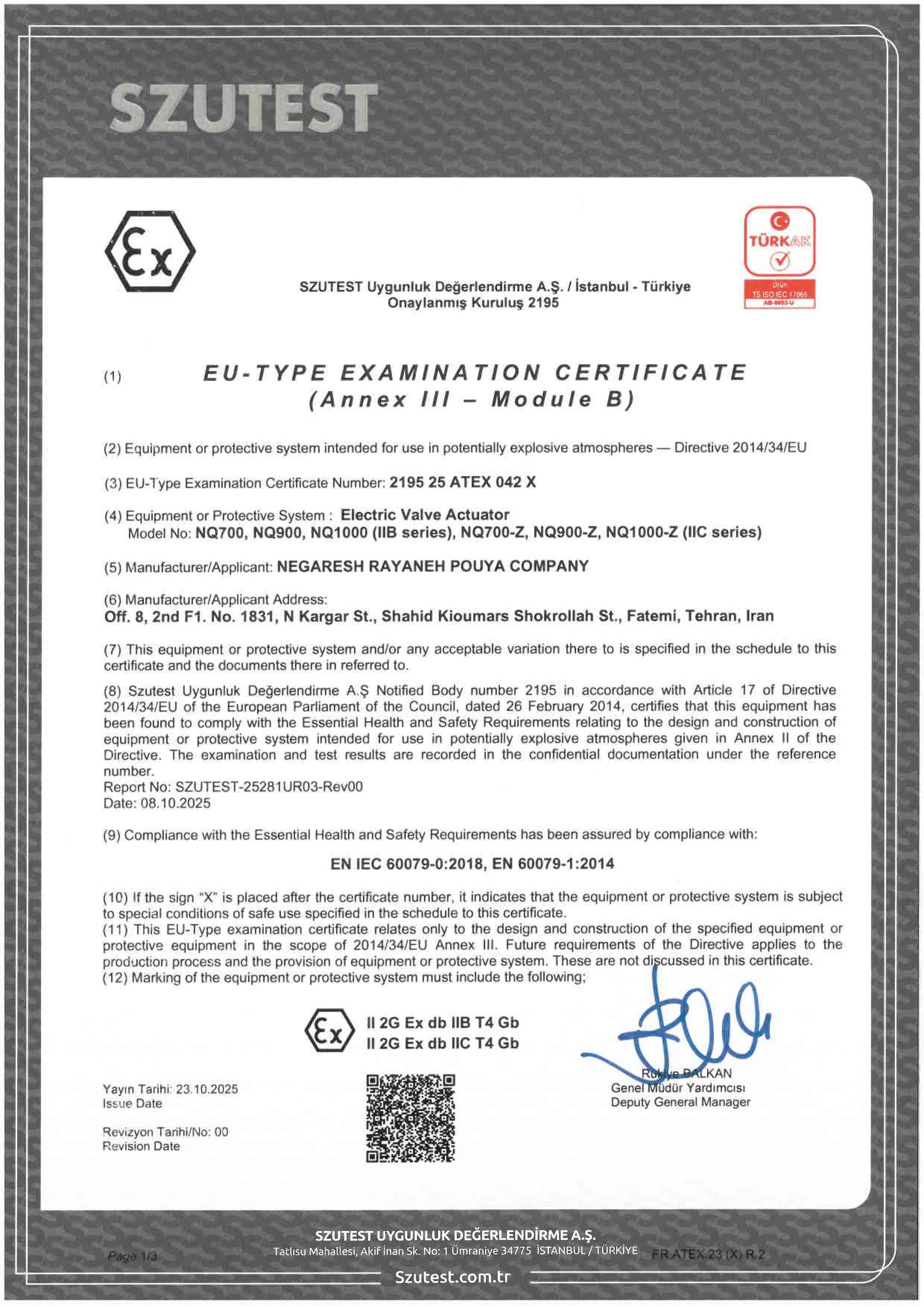

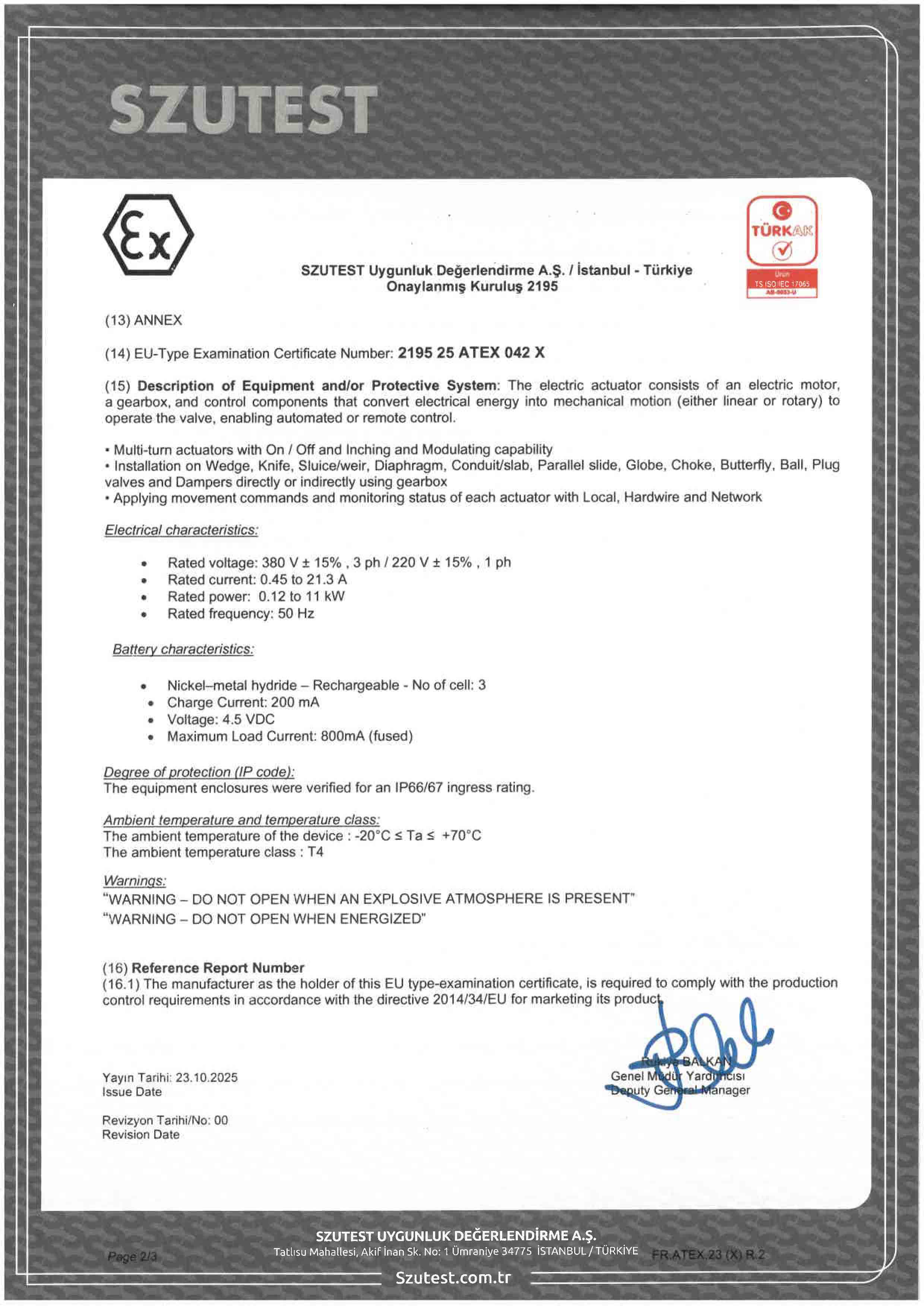

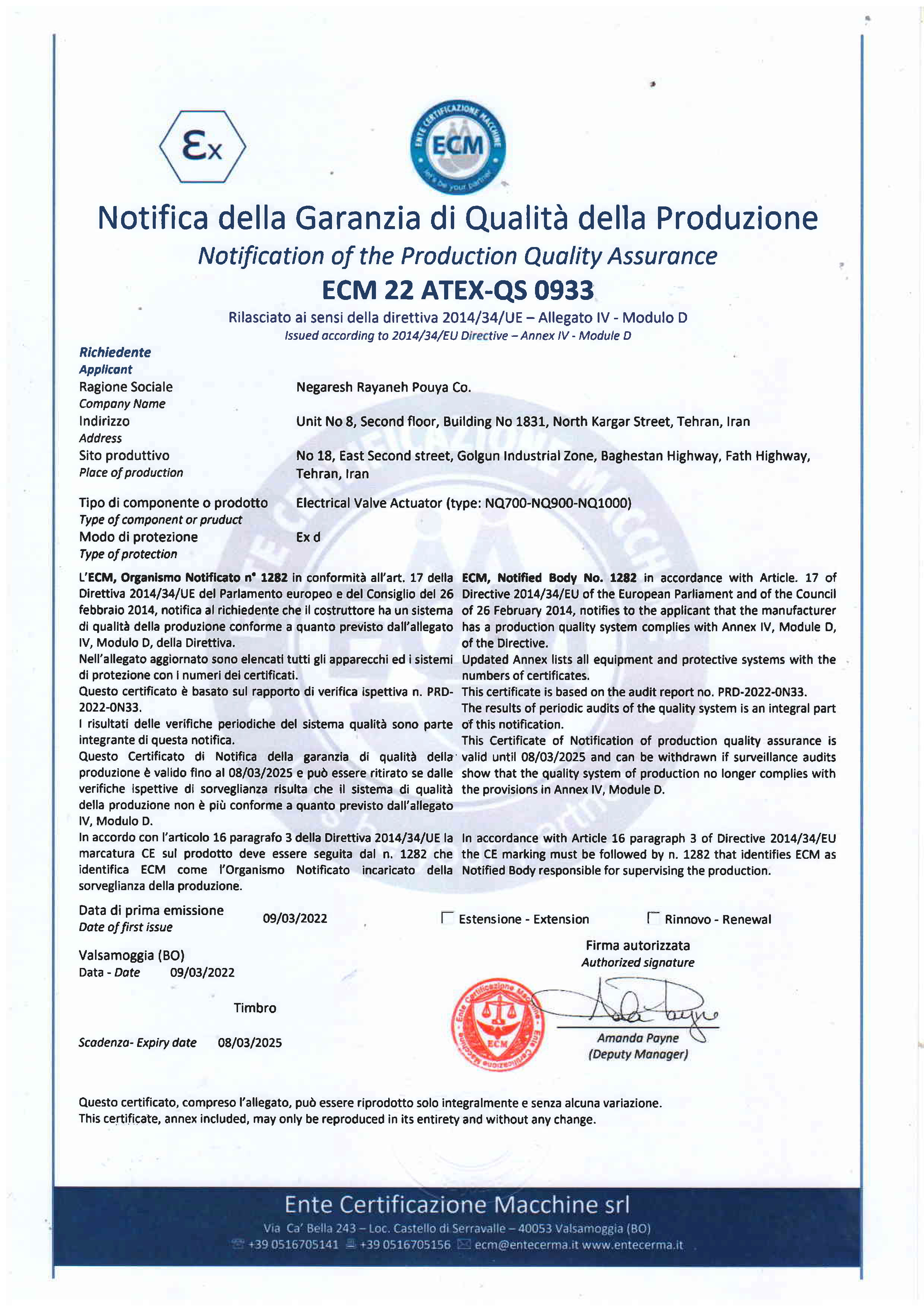

  • دارای استاندارد ATEX و قابل استفاده در محیط‌های قابل انفجار
  • عملگر مولتی ترن با قابلیت On/Off و Inching
  • قابل نصب روی شیرهای Wedge، Knife، Sluice/weir، Diaphragm، Conduit/slab، Parallel slide، Globe، Choke، Butterfly، Ball، Plug و Damper به صورت مستقیم یا با استفاده از گیربکس

  • کنترل کامل ۲۵۰ عملگر از طریق شبکه اختصاصی Rayabus، روی یک زوج سیم در یک حلقه تا مسافت ۲۰ کیلومتر و همچنین کنترل از طریق شبکه‌های عمومی Modbus و Profibus
مطالعه‌ی بیشتر

محصولات رایاتورک


عملگرهای رایاتورک تحت عنوان خانواده ‌NQ در دو نوع تولید می‌شوند.

عملگرهای مولتی ترن، سه فاز با قابلیت On/Off و Inching

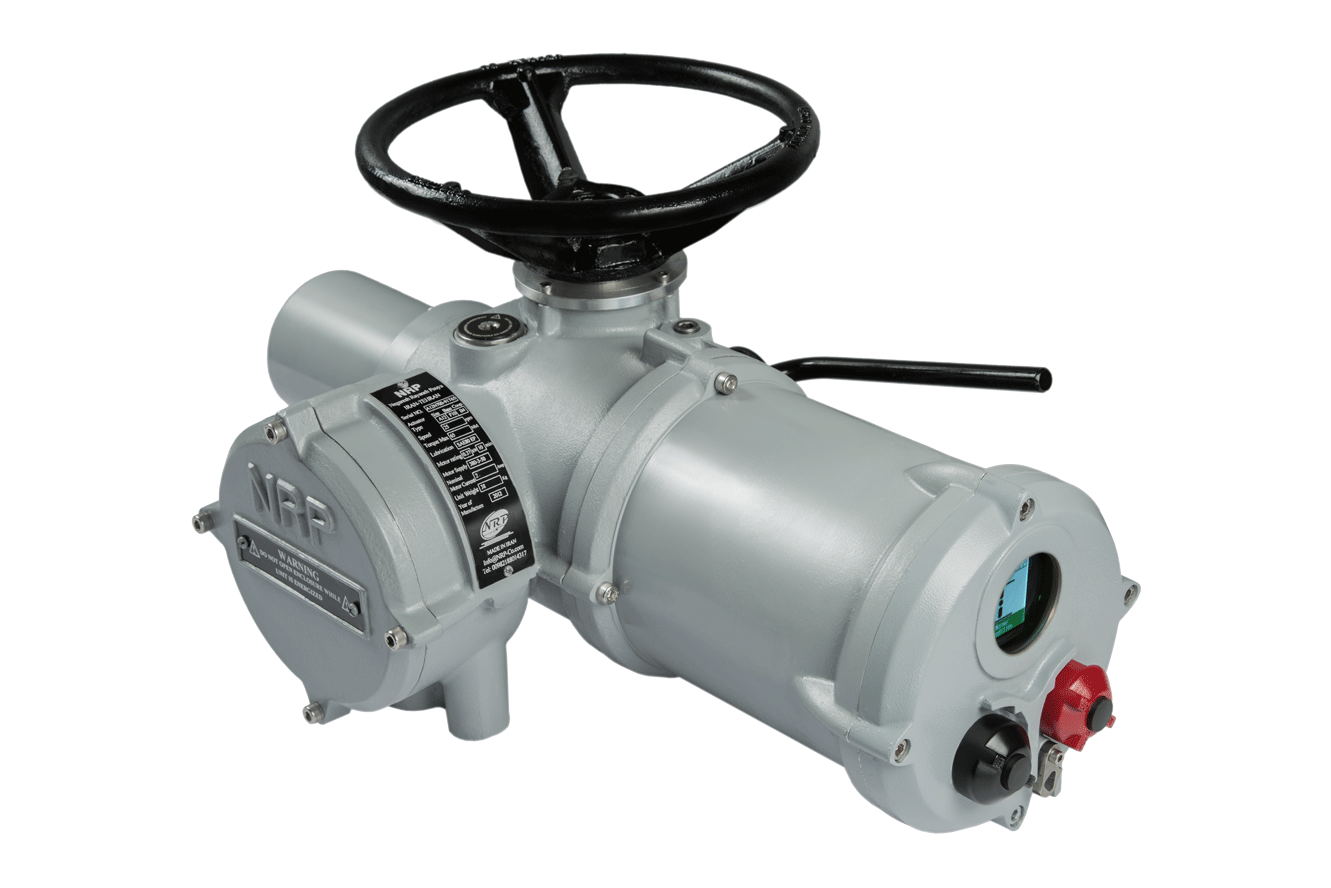

NQ700-B

گشتاور خروجی 30Nm

مطالعه‌ی بیشتر

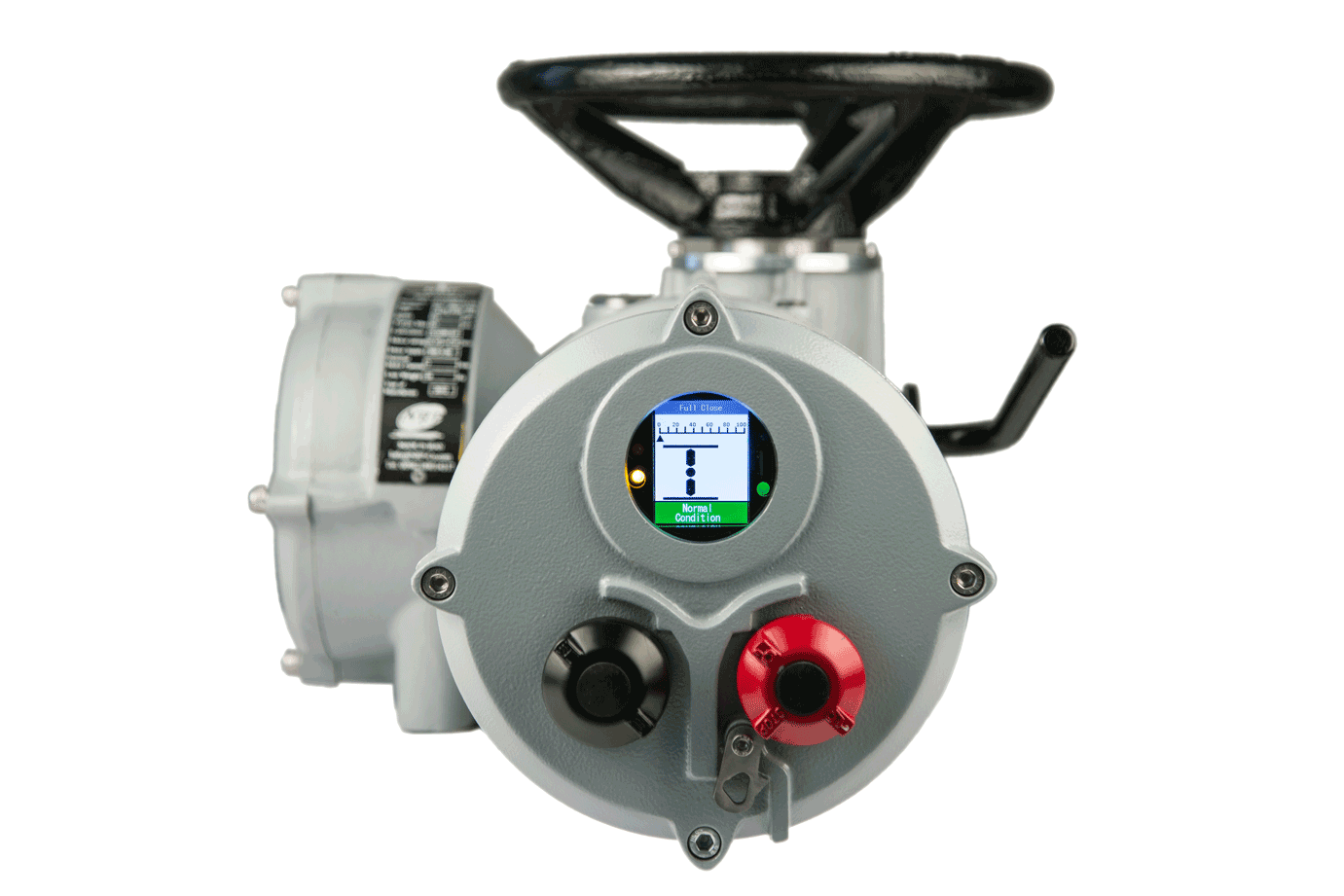

NQ700-A

گشتاور خروجی 40Nm الی 80Nm

مطالعه‌ی بیشتر

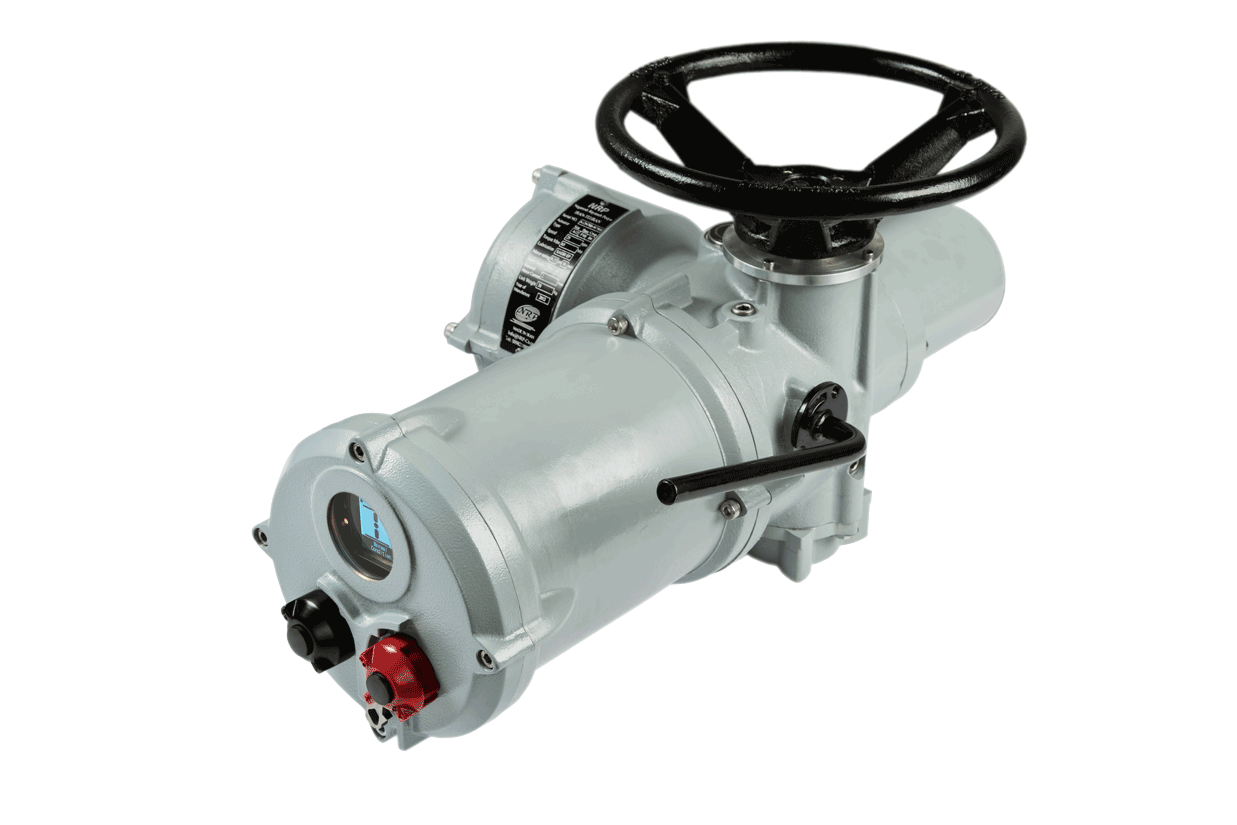

NQ700

گشتاور خروجی 30Nm الی 100Nm

مطالعه‌ی بیشتر

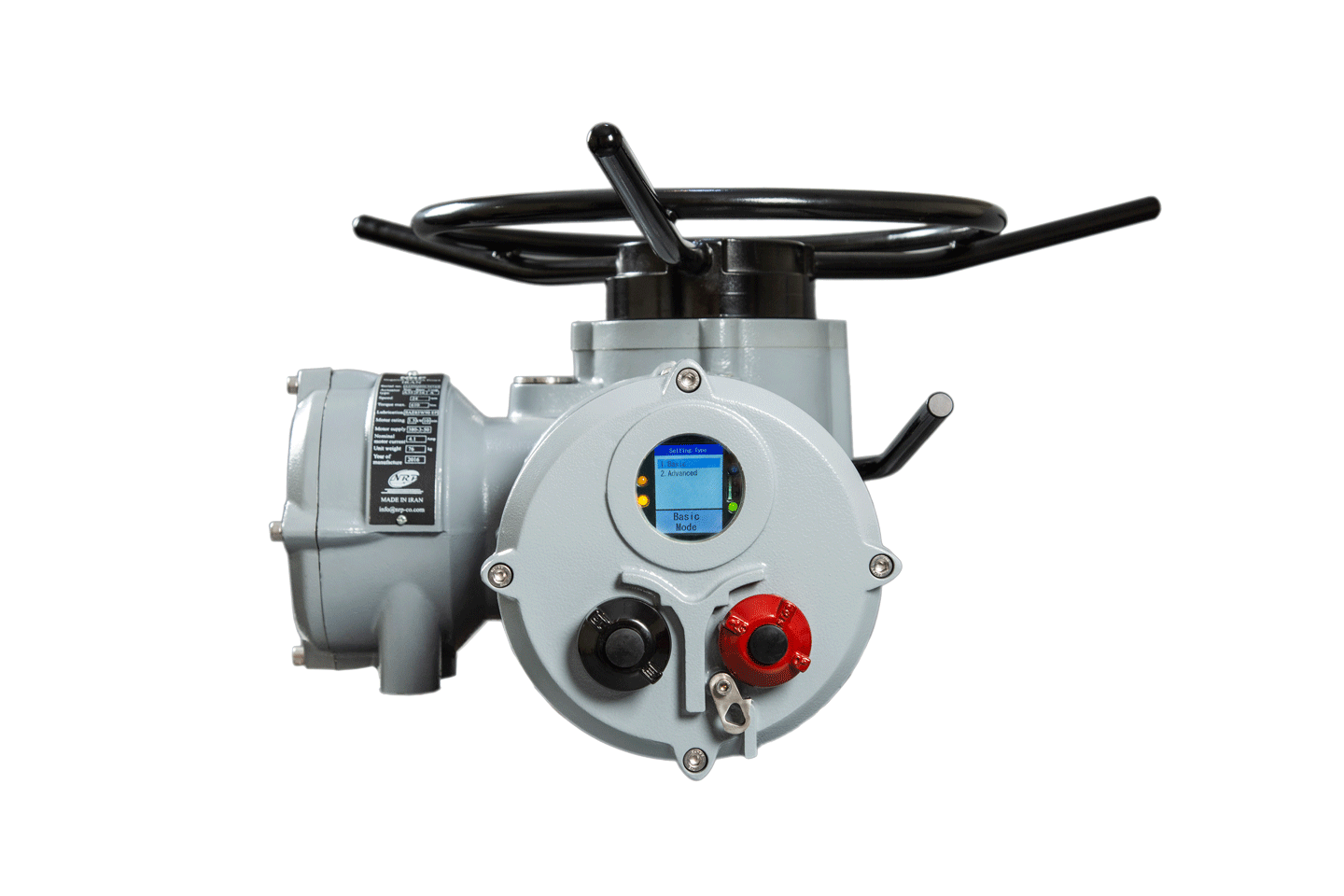

NQ900-B

گشتاور خروجی 100Nm الی 200Nm

مطالعه‌ی بیشتر

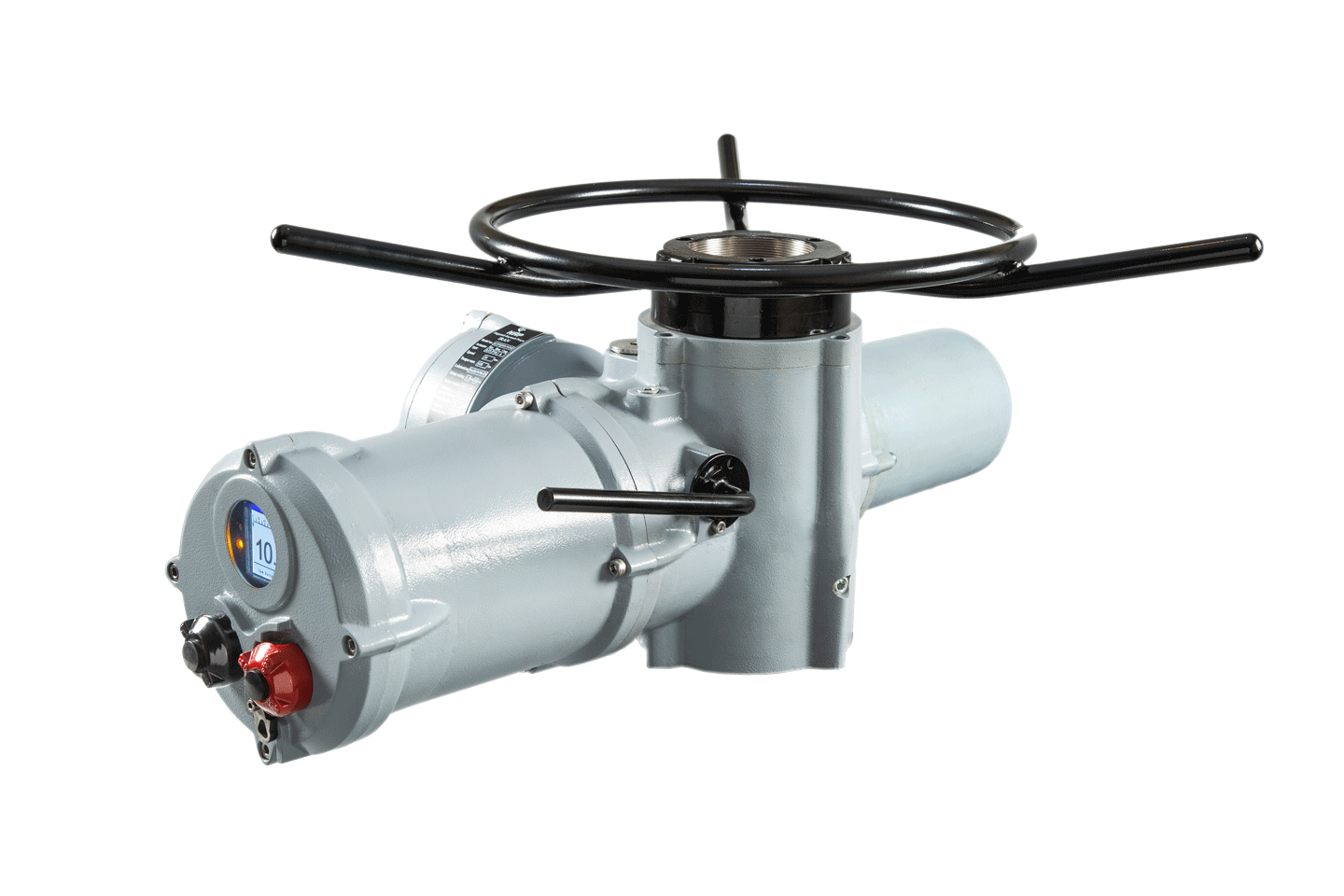

NQ900-A

گشتاور خروجی 140Nm الی 400Nm

مطالعه‌ی بیشتر

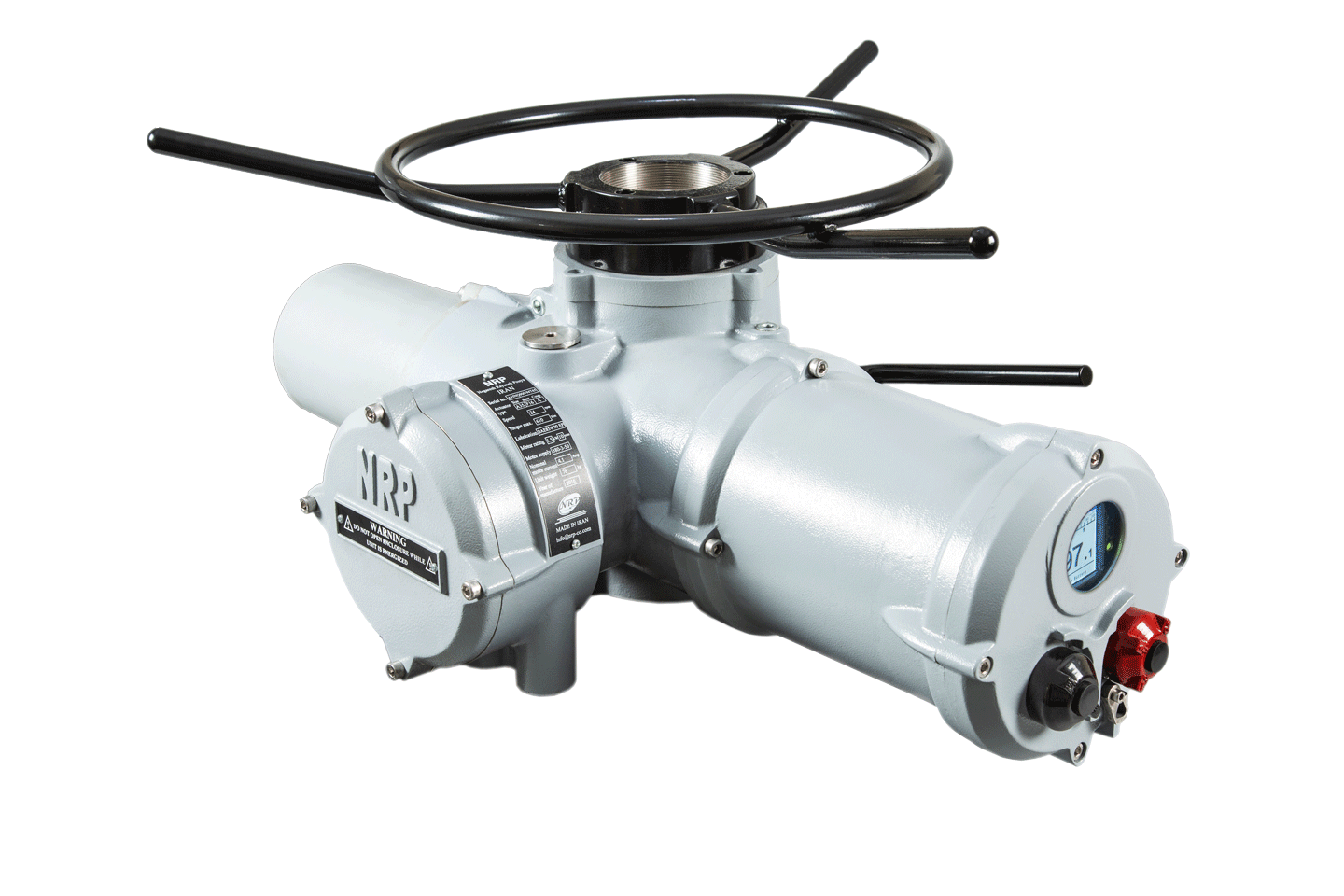

NQ900

گشتاور خروجی 200Nm الی 610Nm

مطالعه‌ی بیشتر

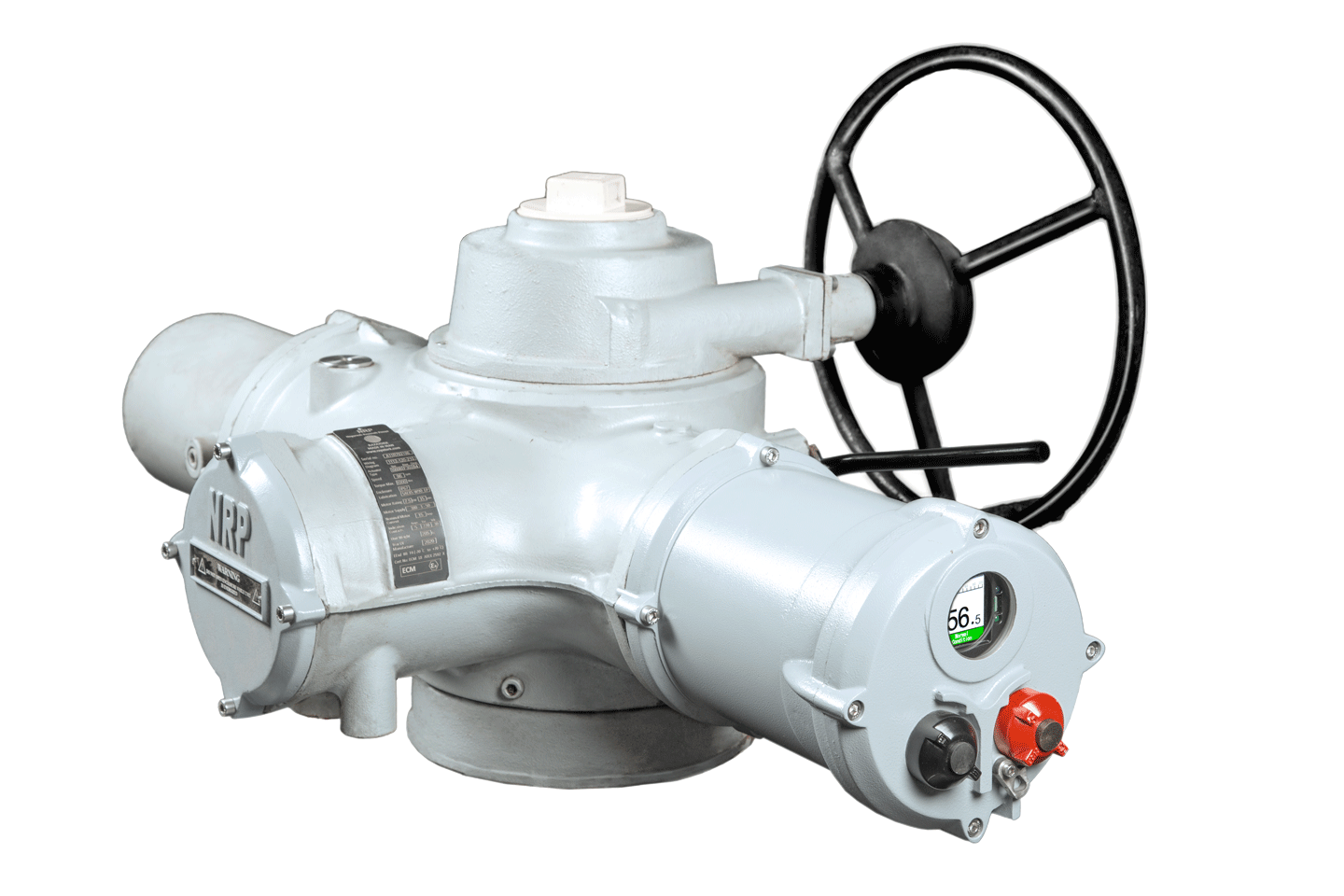

NQ1000-D

گشتاور خروجی 400Nm الی 1000Nm

مطالعه‌ی بیشتر

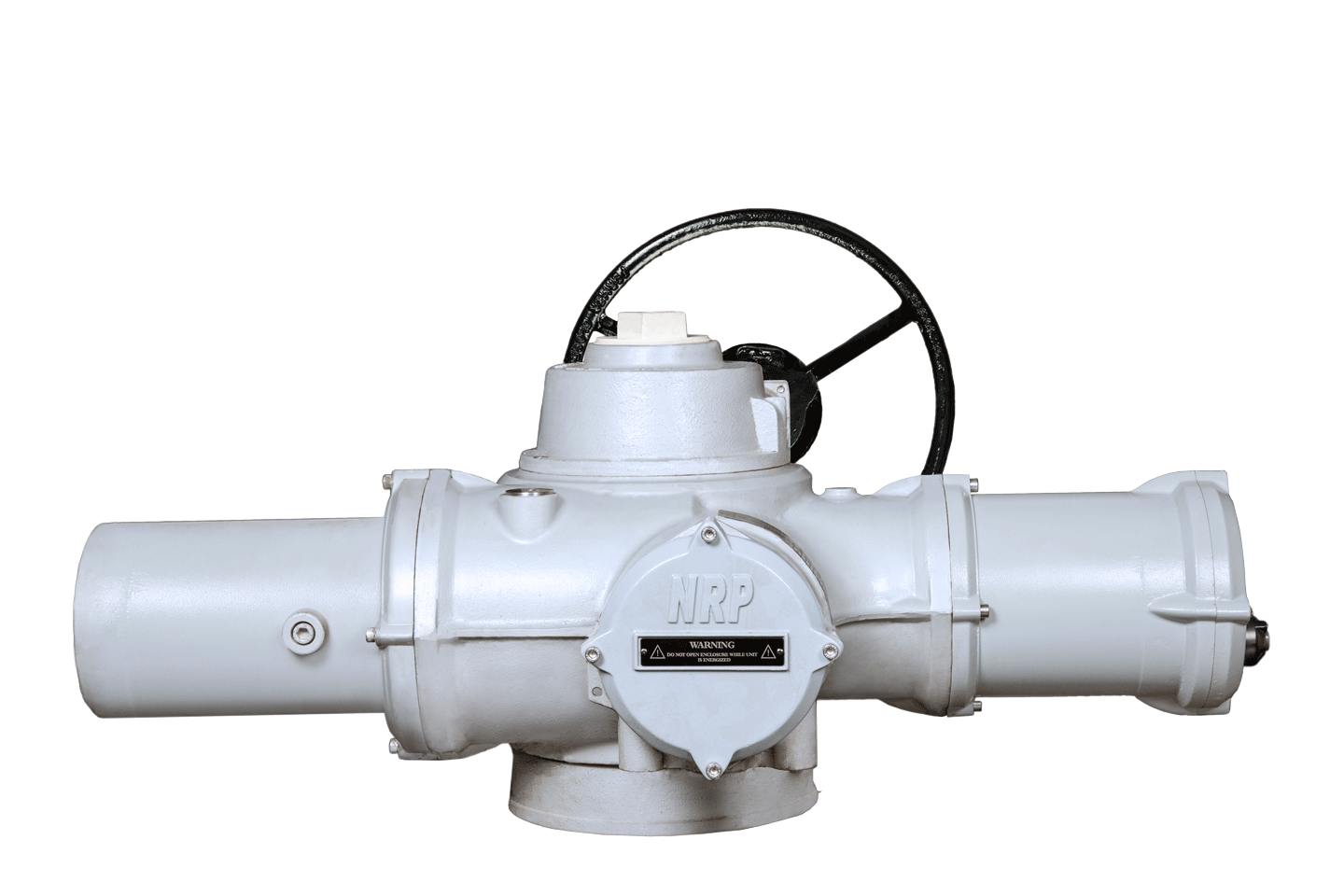

NQ1000-C

گشتاور خروجی 500Nm الی 1400Nm

مطالعه‌ی بیشتر

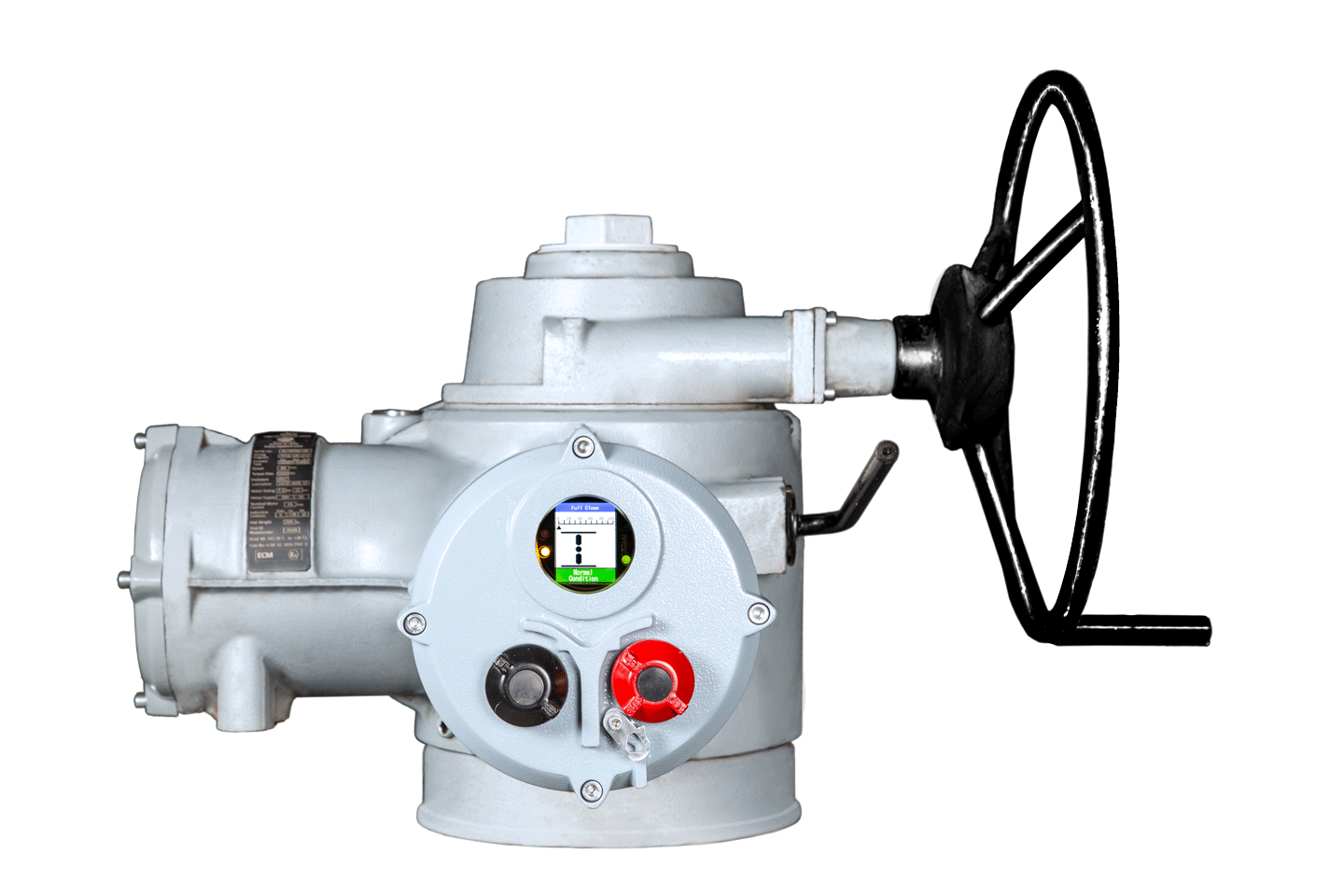

NQ1000-B

گشتاور خروجی 700Nm الی 2000Nm

مطالعه‌ی بیشتر

NQ1000-A

گشتاور خروجی 1200Nm

مطالعه‌ی بیشتر

NQ1000

گشتاور خروجی 3000Nm

مطالعه‌ی بیشتر

عملگرهای مولتی ترن، تک فاز با قابلیت On/Off و Inching

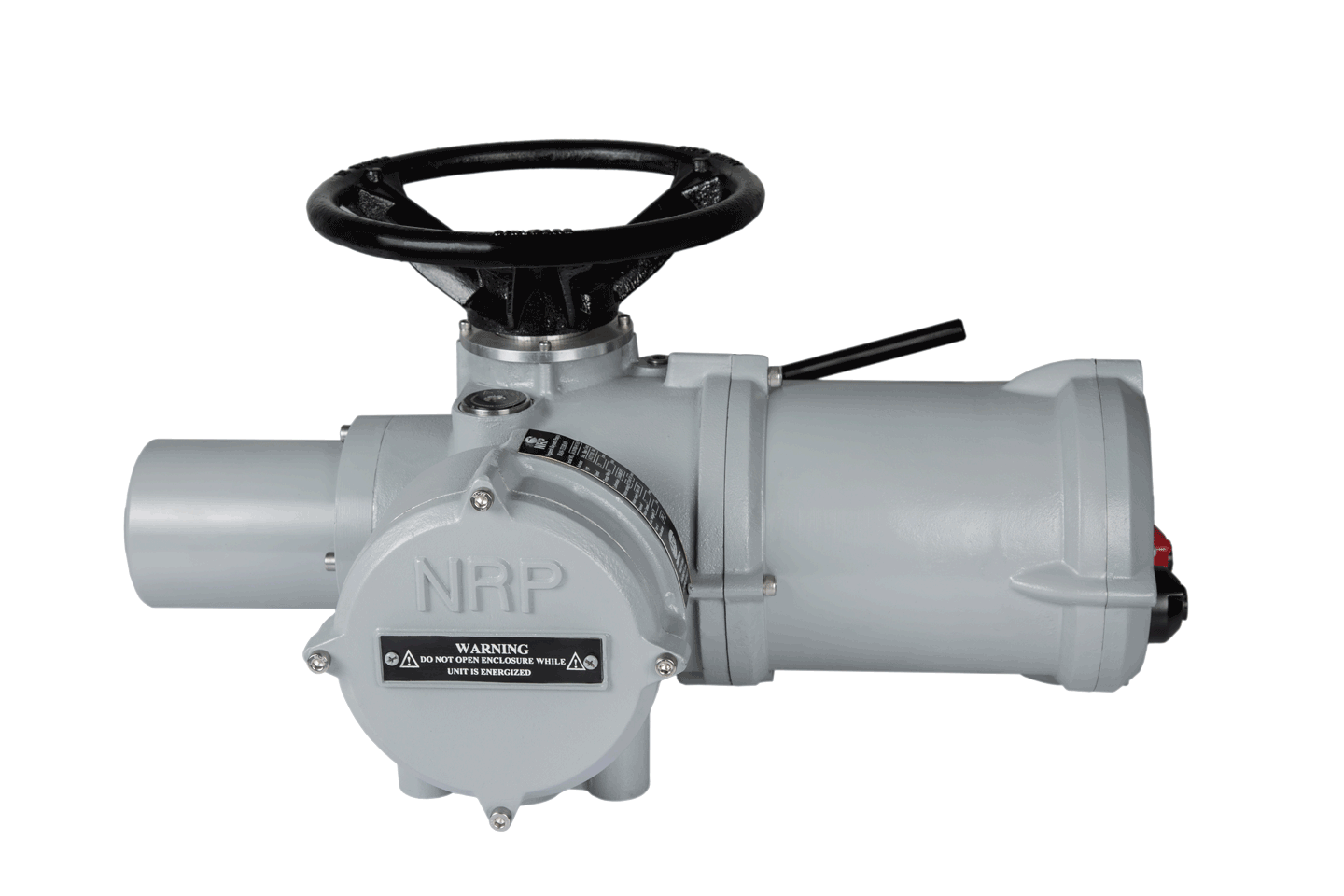

NQ700-AS

گشتاور خروجی 20Nm الی 60Nm

مطالعه‌ی بیشتر

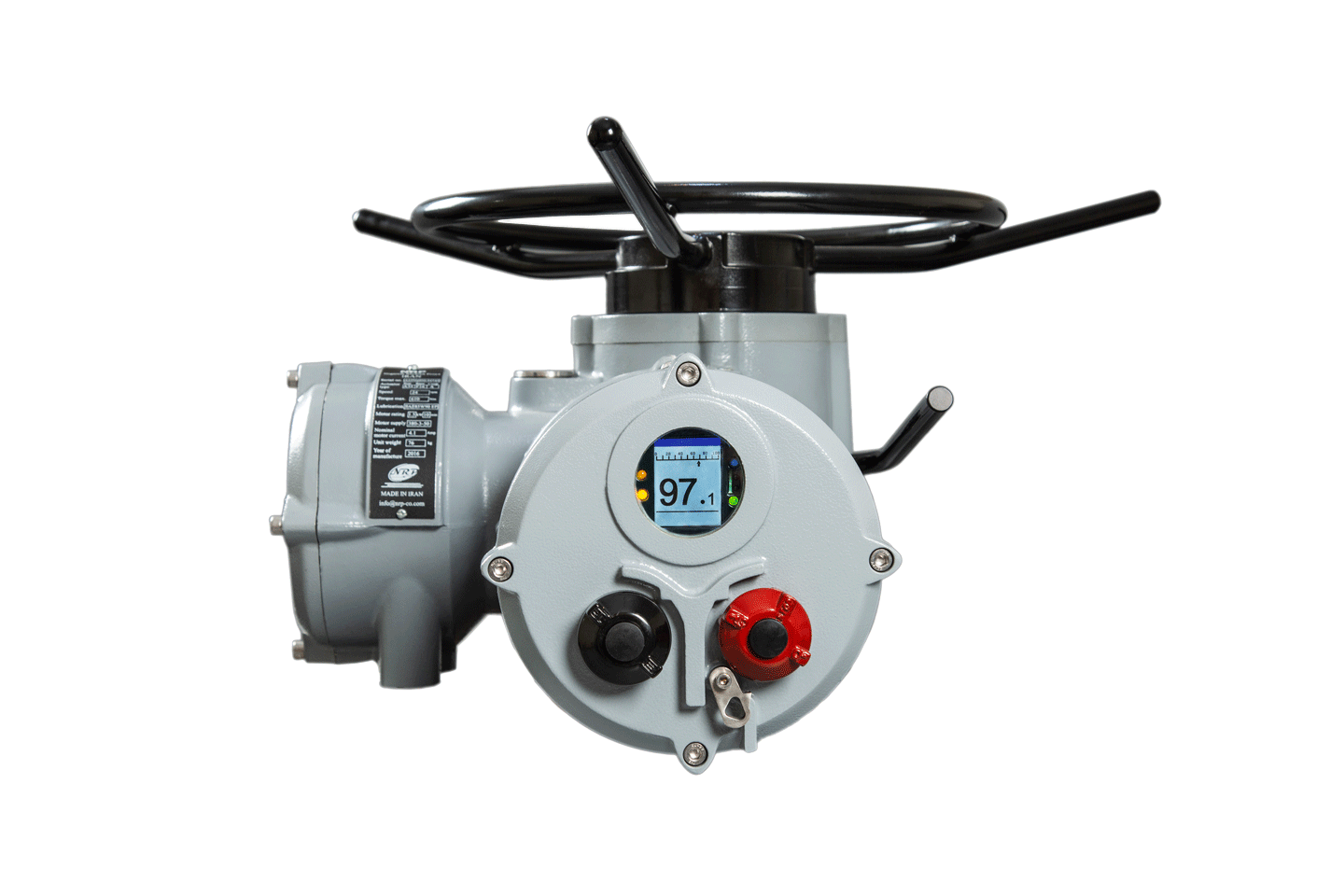

NQ900-S

گشتاور خروجی 110Nm الی 370Nm

مطالعه‌ی بیشتر

NQ900-BS

گشتاور خروجی 60Nm الی 130Nm

مطالعه‌ی بیشتر

کاربرد‌ها

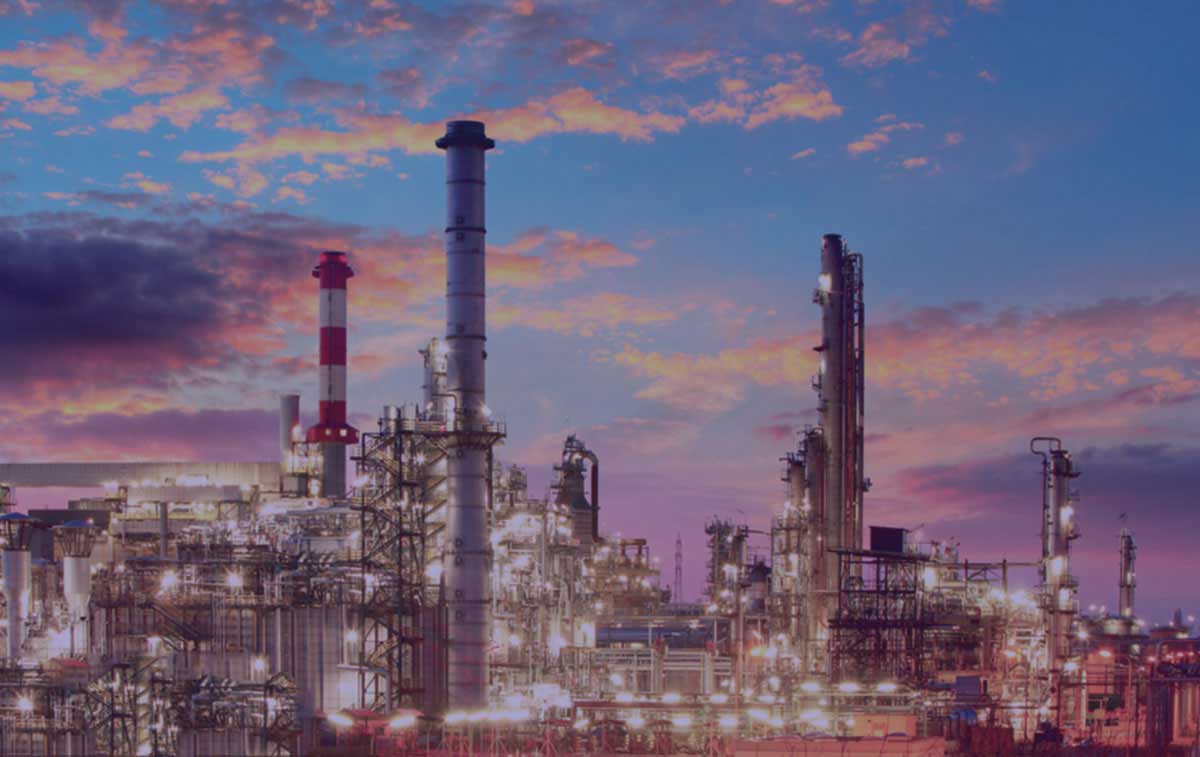

صنایع نفت، گاز و پتروشیمی

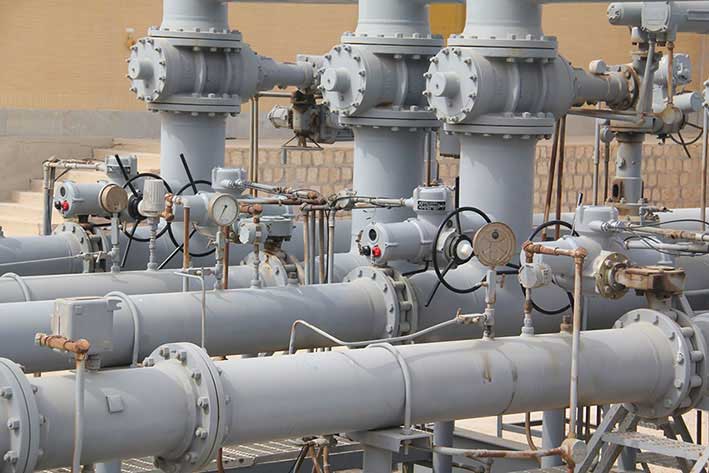

خطوط لوله

مخازن ذخیره نفت و گاز

سایت‌های عملیاتی

پتروشیمی‌ها

ایستگاه‌های پمپاژ

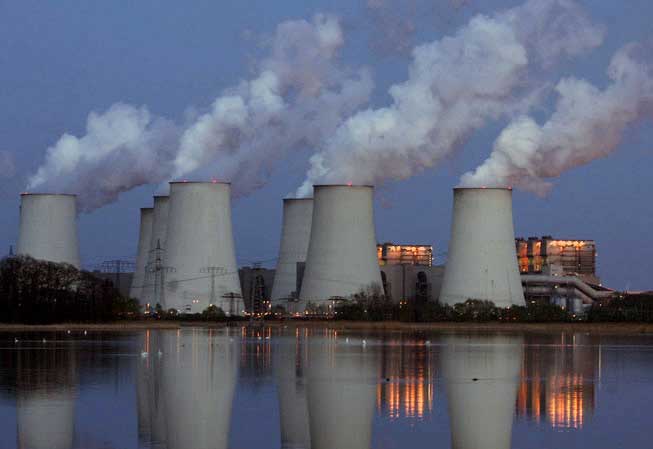

صنایع انرژی

نیروگاه‌های سوخت فسیلی (نفت،گاز، ذغال سنگ)

نیروگاه‌های سیکل ترکیبی

نیروگاه‌های برقی آبی

نیروگاه‌های زیست سوختی

نیروگاه‌های حرارتی خورشیدی

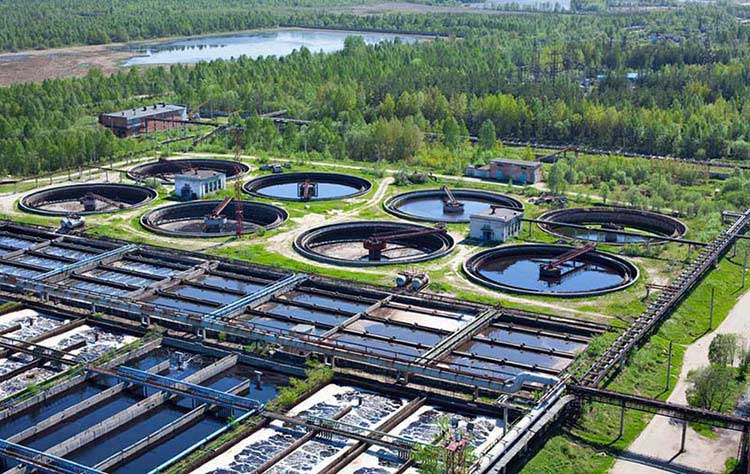

صنعت آب و فاضلاب

انتقال و توضیع آب

سیستم‌های دفع فاضلاب

تصفیه خانه آب

‌تصفیه خانه فاضلاب

سدها

سیستم نمک زدایی و شیرین سازی آب

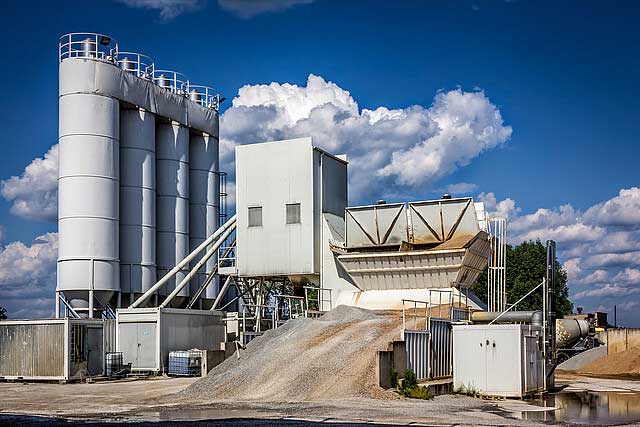

سایر صنایع

صنعت فولاد

صنعت سیمان

صنایع معدنی

صنایع تهویه، حرارتی و برودتی

صنایع شیمیایی و دارویی

قابلیت‌های کارکردی

  • تنظیمات عملگر با استفاده از دستگاه Setting Tool
  • کنترل عملگر در حالت Local
  • کنترل عملگر از طریق Hardwire Control
  • کنترل عملگر از طریق شبکه‌ی Rayabus، Modbus و Profibus
  • دستگاه Raya Master
  • نرم افزار Raya Network
  • کنترل عملگر از طریق سیگنال آنالوگ
  • افزایش رله‌های خروجی در صورت نیاز کاربر
  • حفاظت‌ها
  • ‌قابلیت‌های جانبی عملگرهای رایاتورک
مطالعه‌ی بیشتر

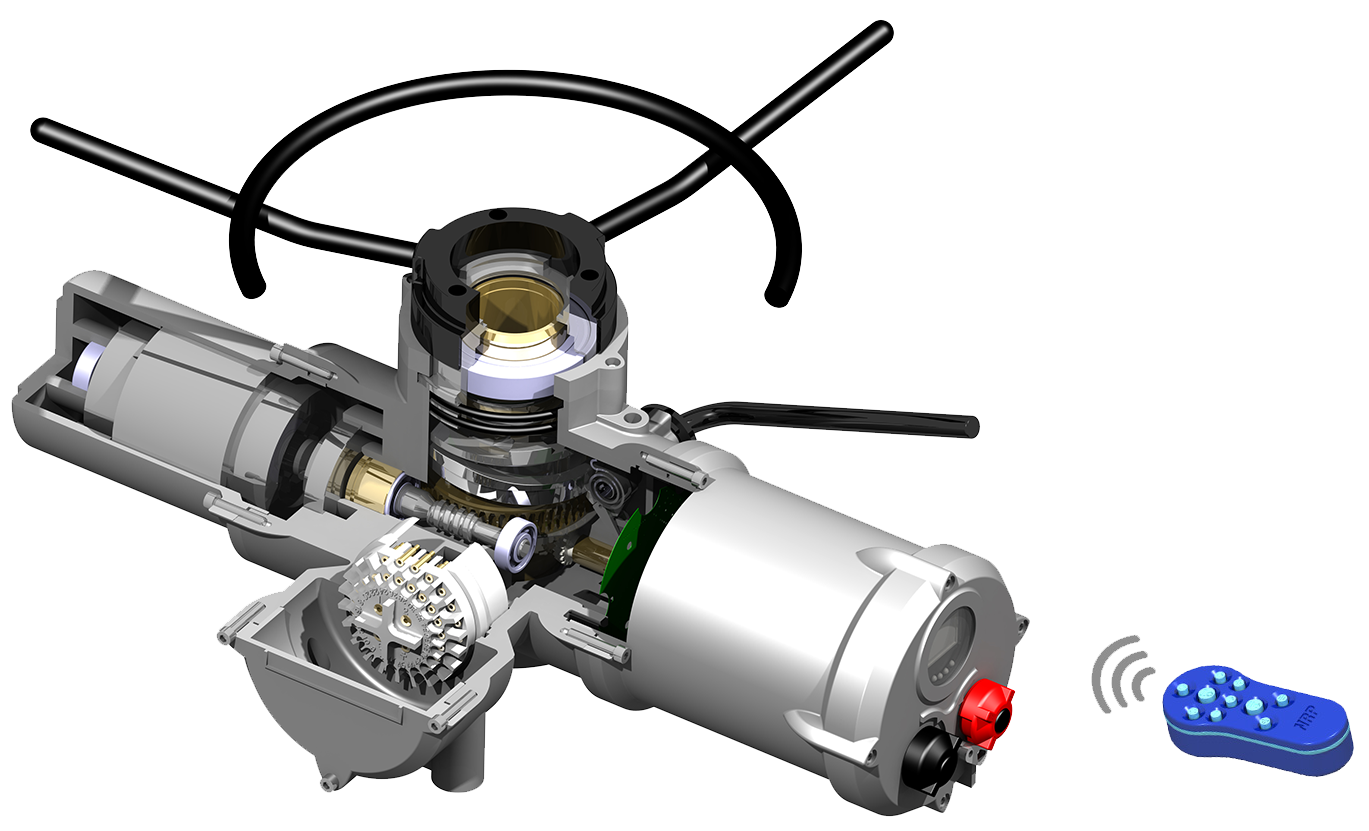

نگاهی به درون عملگر

موتور الکتریکی عملگر

موتور القايی، شیر را از طریق محور ماردونِ گیربکس حلزونی به حرکت در می‌آورد. قابلیت جدا شدن روتور از محور ماردون، تعمیرات موتور را آسان می‌کند. دمای داخل محفظه موتور اندازه‌گیری شده و جهت حفاظت دمایی عملگر استفاده می‌شود.

close
استفاده در محیط‌های قابل انفجار

محفظه ضد انفجار عملگر دارای استاندارد ATEX بوده و می‌تواند در محیط‌های قابل انفجار استفاده شود.

عملکرد دستی

طراحی مناسب Handwheel، عملکرد دستی عملگر را برای کاربر آسان می‌سازد. عملکرد دستی، مستقل از حرکت موتوری است و با استفاده از دسته کلاچ حالت دستی فعال می‌گردد. دسته کلاچ می‌تواند قفل شود تا حتی حین حرکت موتور، عملکرد دستی به شکل ایمن انجام شود.

ترمینال عملگر

طراحی ویژه‌ی ترمینال، امکان اتصال آسان کابل‌های برق، کنترل و غیره را فراهم می‌کند. در عین حال، ترمینال مانع از نفوذ رطوبت و گرد و غبار به درون عملگر می‌شود.

گیربکس داخلی عملگر

گیربکس حلزونی عملگر وظیفه انتقال گشتاور در سرعت مورد نظر را دارد. استفاده از مواد مناسب و قرارگیری گیربکس در روغن، طول عمر بالای گیربکس را تضمین می‌کند.

محاسبه گشتاور

گشتاور عملگر با استفاده از روشی نوین و با قابلیت اطمینان بالا اندازه‌گیری شده و حفاظت شیر را تضمین می‌کند. همچنین منحنی گشتاور (Torque Profile) شیر در حافظه داخلی عملگر ثبت و از طریق شبکه RAYABus قابل دسترسی است.

اندازه‌گیری موقعیت

با بکارگیری یک سیستم ابزار دقیق ابداعی، موقعیت شفت اصلی عملگر با دقت بالا اندازه‌گیری می‌شود. سیستم به کار گرفته شده حتی در زمان قطعی برق و اتمام باتری داخلی، تغییر موقعیت عملگر را تشخیص داده و کالیبره عملگر را حفظ می‌کند.

صفحه نمایش

صفحه نمایش رنگی TFT LCD با اندازه 2.4 اینچ، دارای طول عمر بالا و قابلیت نمایش در زاویه دید وسیع می‌باشد. کنتراست بالا و قابلیت مشاهده در نور روز از دیگر قابلیت‌های نمایشگر است. بکارگیری فونت بزرگ، امکان خوانش موقعیت عملگر را از فاصله دورتر فراهم می‌سازد.

کنترل Local

کلید انتخابگر حالت کاری Local / Stop / Remote و کلید فرمان باز و بسته، امکان کنترل محلی عملگر را فراهم می‌سازند.

دستگاه Setting Tool

دستگاه Setting Tool با استفاده از امواج مادون قرمز امکان انجام تنظیمات عملگر و اعمال فرمان باز کردن یا بستن شیر را فراهم می‌کند.
